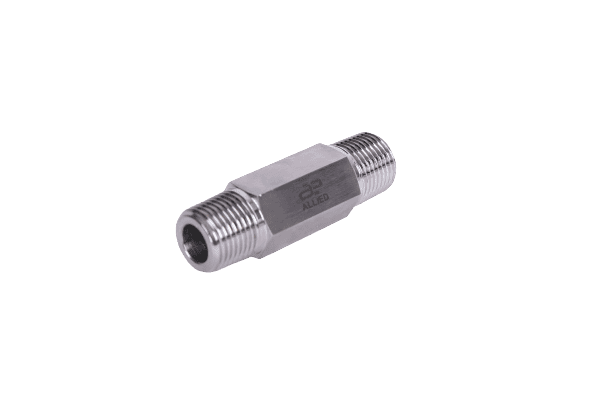

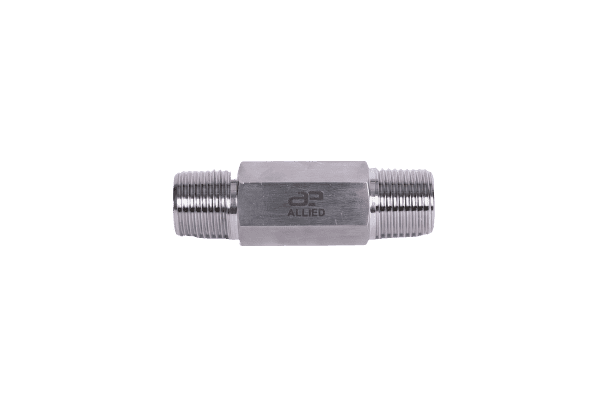

Long Hex Nipple – AHLN

PIPE SIZE	DIMENSIONS					PRESSURE RATINGS		PART NO.
P-MALE NPT	E		L		A/F
P-MALE NPT	INCH	MM	INCH	MM	INCH	PSIG	BAR
1/8	0.19	4.8	1.50	38.1	7/16	9100	620	AHLN-2N-L1.50
1/8	0.19	4.8	2.00	50.8	7/16	9100	620	AHLN-2N-L2
1/8	0.19	4.8	2.50	63.5	7/16	9100	620	AHLN-2N-L2.50
1/8	0.19	4.8	3.00	76.2	7/16	9100	620	AHLN-2N-L3
1/4	0.28	7.1	1.50	38.1	9/16	7500	510	AHLN-4N-L1.50
1/4	0.28	7.1	2.00	50.8	9/16	7500	510	AHLN-4N-L2
1/4	0.28	7.1	2.50	63.5	9/16	7500	510	AHLN-4N-L2.50
1/4	0.28	7.1	3.00	76.5	9/16	7500	510	AHLN-4N-L3
1/4	0.28	7.1	4.00	101.6	9/16	7500	510	AHLN-4N-L4
3/8	0.38	9.6	1.50	38.1	11/16	7200	490	AHLN-6N-L1.50
3/8	0.38	9.6	2.00	50.8	11/16	7200	490	AHLN-6N-L2
3/8	0.38	9.6	2.50	63.5	11/16	7200	490	AHLN-6N-L2.50
3/8	0.38	9.6	3.00	76.2	11/16	7200	490	AHLN-6N-L3
3/8	0.38	9.6	4.00	101.6	11/16	7200	490	AHLN-6N-L4
1/2	0.47	11.9	2.00	50.8	7.8	6600	450	AHLN-8N-L2
1/2	0.47	11.9	3.00	76.2	7.8	6600	450	AHLN-8N-L3
1/2	0.47	11.9	4.00	101.6	7.8	6600	450	AHLN-8N-L4
1/2	0.47	11.9	6.00	152.4	7.8	6600	450	AHLN-8N-L6
3/4	0.62	15.7	2.00	50.8	1 1/8	6400	435	AHLN-12N-L2
3/4	0.62	15.7	3.00	76.2	1 1/8	6400	435	AHLN-12N-L3
3/4	0.62	15.7	4.00	101.6	1 1/8	6400	435	AHLN-12N-L4
1	0.88	22.4	3.00	76.2	1 3/8	4600	315	AHLN-16N-L3
1	0.88	22.4	4.00	101.6	1 3/8	4600	315	AHLN-16N-L4
